Hybrider Steckverbinder kombiniert Daten und Energie in Machine Vision

Industrielle Bildverarbeitung und Robotik Hybrider Steckverbinder kombiniert Daten und Energie in Machine Vision

02.06.2026 Von Paula Breukel 1 min Lesedauer

Anbieter zum Thema

Rosenberger Hochfrequenztechnik GmbH & Co. KG

Rosenberger präsentiert eine neue Einkabellösung für industrielle Bildverarbeitung. HySpeedVision überträgt Daten mit bis zu 12 Gbit pro Sekunde und versorgt gleichzeitig angeschlossene Systeme mit Energie.

Verkabelung für Motion to Vision: Für Robotik bedarf es laut Hersteller eine Technik, die mit deterministischen Punkt-zu-Punkt-Verbindungen arbeitet , also mit einer fest kalkulierbaren Übertragungsrate .(Bild: © SVasco - stock.adobe.com) — Verkabelung für Motion to Vision: Für Robotik bedarf es laut Hersteller eine Technik, die mit deterministischen Punkt-zu-Punkt-Verbindungen arbeitet , also mit einer fest kalkulierbaren Übertragungsrate .
(Bild: © SVasco - stock.adobe.com)

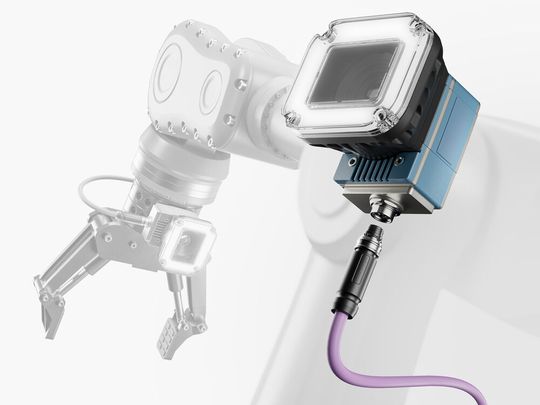

Mit HySpeedVision bietet Rosenberger eine All-in-One-Verbindungstechnologie, die für Machine Vision entwickelt wurde.(Bild: Rosenberger) — Mit HySpeedVision bietet Rosenberger eine All-in-One-Verbindungstechnologie, die für Machine Vision entwickelt wurde.
(Bild: Rosenberger)

Rosenberger erweitert sein Portfolio um „HySpeedVision“ (HYV) eine hybride Steckverbinderlösung für Machine-Vision-Systeme in Automatisierung und Robotik. Das System vereint Energieversorgung und Datenübertragung in einer gemeinsamen Schnittstelle. Verfügbar sind Varianten als Leiterplattensteckverbinder sowie als Kabelassembly. Einsatzfelder liegen in Robotik, industrieller Automation, Qualitätskontrolle, Sicherheitstechnik und Medizintechnik.

Der Ansatz zielt auf die Reduzierung separater Leitungen für Strom und Daten. Eine Einkabellösung verringert den Verkabelungsaufwand, spart Bauraum und erleichtert die Integration in komplexe Anlagen. Besonders in dynamischen Anwendungen unterstützt dies eine stabile Systemauslegung.

Hochgeschwindigkeitsprotokolle

HySpeedVision unterstützt serielle Hochgeschwindigkeitsprotokolle wie „GMSL“ in den Versionen eins bis drei, „FPD-Link“, „APIX“, „ASA Motion Link“ sowie „USB“. Weitere Protokolle lassen sich anpassen. Mit GMSL3 erreicht die Lösung Datenraten bis 12 Gbit pro Sekunde über Distanzen bis 12 Meter.

Im Unterschied zu Ethernet-basierten Architekturen arbeiten diese Technologien mit deterministischen Punkt-zu-Punkt-Verbindungen, also mit fest kalkulierbaren Übertragungszeiten. Diese Eigenschaften sind relevant für Anwendungen, in denen Bilddaten unmittelbar zur Maschinensteuerung dienen und geringe Latenzen erforderlich sind.

Robustheit auch für bewegte Systeme

Die Steckverbinder sind für anspruchsvolle industrielle Umgebungen ausgelegt. Das System erfüllt den „M12“-Standard nach EN 61076-2-010 und erreicht Schutzart IP67. Der spezifizierte Temperaturbereich reicht von minus 20 bis plus 70 Grad Celsius.

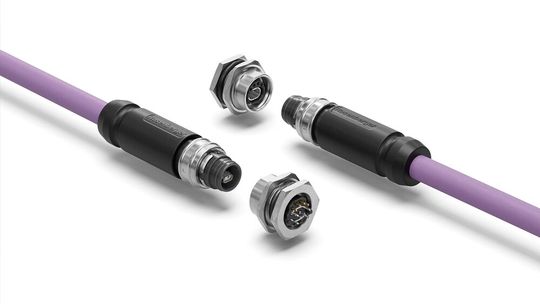

Die Steckverbinder verfügen über 4 Power Pins mit 1,5 A bei 24 V und 2 Signal Pins.(Bild: Rosenberger) — Die Steckverbinder verfügen über 4 Power Pins mit 1,5 A bei 24 V und 2 Signal Pins.
(Bild: Rosenberger)

Eine geschirmte Ausführung mit Frequenzbereich von Gleichstrom bis 3,5 Gigahertz eigne sich in puncto elektromagnetischer Verträglichkeit auch für Umgebungen mit erhöhten Störeinflüssen. Vier Power Pins übertragen bis zu 1,5 Ampere bei 24 Volt. Zwei Signal Pins dienen der Datenübertragung. Das System sei für mit seiner mechanischen Belastbarkeit, seiner Schleppkettentauglichkeit und der gegebenen Torsionsfestigkeit auch für dynamische Anwendungen in der Industrierobotik geeignet.

Rosenberger begleitet Entwicklungsprojekte mit Design-In-Beratung, Berechnung von Leiterplatten-Footprints sowie Simulationen zur Signalintegrität.

(ID:50842168)
