LLDP-Erweiterung ermöglicht Adressverfolgung Automatische Fehlersuche in Layer-2-Netzen

| Autor / Redakteur: Bernhard Lück / Dipl.-Ing. (FH) Andreas Donner

Dank einer Protokollerweiterung von LLDP soll es mit TraceMAC von Keymile möglich sein, Adressen in einem Layer-2-Netz automatisch zu verfolgen. Dies sei bei der Topologie-Verifikation und Fehlersuche von Vorteil, z.B. im großen geswitchten WAN eines Energieversorgers.

Firma zum Thema

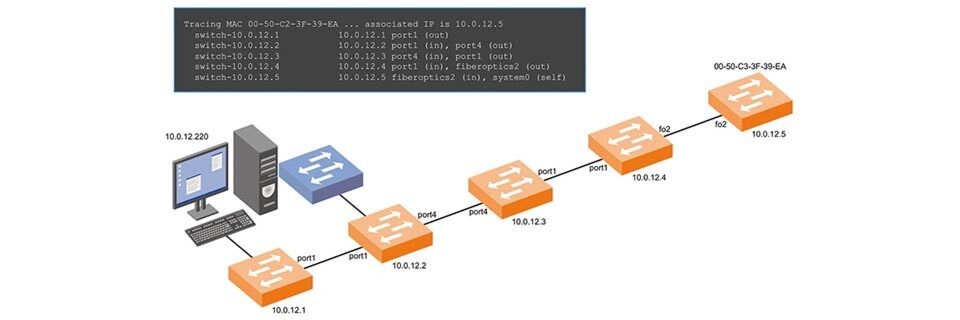

Keymile zufolge ermöglicht TraceMAC eine schnelle, effiziente Topologie-Verifikation und Fehlersuche in Layer-2-Netzen.
Keymile zufolge ermöglicht TraceMAC eine schnelle, effiziente Topologie-Verifikation und Fehlersuche in Layer-2-Netzen.
(Bild: Keymile)

Während auf Layer 3 der Traceroute-Befehl IP-Datenpakete vom Typ ICMP Echo Request in einem Netz verschickt, um zu einem gesuchten Gerät zu gelangen, fehlte bis jetzt in Layer-2-Netzen eine vergleichbare Methode zur Ermittlung von Hardwareadressen.

Um diese Funktionalität bereitstellen zu können, kommt eine LLDP-Erweiterung des Keymile-Tochterunternehmens Hytec zum Einsatz. TraceMAC verwendet das nach IEEE 802.1AB standardisierte LLDP, ergänzt um ein zusätzliches Kommunikationsschema, sowie um organisationsspezifische Type-Length-Value-Elemente (TLV) zur Ermittlung von Informationen. Ziel sei eine automatisierte und damit effizientere Steuerung. Im Einzelnen seien dies die TLV-Formate Trace Request, Trace Reply, Device Name, Outgoing Port Name, IPv4 Address, IPv6 Address, Incoming Port Name und Trace Identifier.

TraceMAC sei bereits in der Keymile-LineRunner-IS-3400-Familie und der Hytec-HY104-Familie implementiert. Beide Produktfamilien umfassen verschiedene Baugruppenvarianten, um anwendungskritische Daten in Mission-Critical-Netzen zu übertragen.

Keymile prüft gegenwärtig, wie und in welcher Form die LLDP-Erweiterung TraceMAC in den offiziellen IEEE-Standardisierungsprozess eingebracht werden kann. Die ausführliche Arbeitsweise von TraceMAC wird in dem White Paper „Tracing of hardware addresses in layer two bridged networks“ dargestellt, das über die IEEE Xplore Digital Library erhältlich ist.

(ID:43600693)
