Munin ist ein leistungsstarkes Netzwerk-Monitoring-Tool, das auf der Client-Server-Architektur basiert. Es ermöglicht Administratoren, Ressourcen und Dienste in Netzwerken zu überwachen. Wir zeigen in diesem Beitrag Möglichkeiten für das Tool und geben Praxis-Tipps.

Munin ist ein Tool zur Überwachung von Netzwerkressourcen, das Administratoren dabei unterstützt, Ressourcentrends zu analysieren und Probleme wie "Was hat gerade unsere Leistung beeinträchtigt?" zu lösen. Die Installation des Servers erfolgt idealerweise auf einem Linux-System, zum Beispiel Ubuntu.

In der nordischen Mythologie sind Hugin und Munin die Raben des Götterkönigs Odin. Sie flogen über ganz Midgard, sahen und merkten sich Dinge, um Odin später davon zu berichten. "Munin" bedeutet "Erinnerung". Die ersten Versionen des Tools sind bereits seit 2002 bekannt, sodass die aktuelle Munin-Installation auf jahrzehntelange Entwicklungserfahrung zurückgreifen kann und entsprechende Qualität aufweist.

Bildergalerie

Das Tool ist darauf ausgelegt, schnell einsatzbereit und einfach bedienbar zu sein. Eine Standardinstallation ermöglicht bereits zahlreiche Diagramme mit minimalem Aufwand. Munin zeichnet sich durch seine relative einfache Konfigurierbarkeit und die Möglichkeit der Visualisierung von Trends über die Zeit hinweg aus. Das Tool nutzt ein Pull-Modell, bei dem der Munin-Master regelmäßig Daten von den Munin-Nodes (Clients) abruft.

Architektur und Funktionsweise von Munin

Munin organisiert seine Überwachungsaufgaben mittels einer Client-Server-Struktur. Der Munin-Master (Server) sammelt Informationen von mehreren Munin-Nodes (Clients), die auf den zu überwachenden Systemen installiert sind. Diese Architektur ermöglicht eine zentrale Sammlung und Analyse von Daten verschiedener Server und Dienste.

Die Datenabfrage erfolgt in festgelegten Intervallen mittels Munin-Plugins, die auf den Nodes laufen. Diese Plugins liefern Metriken zu verschiedenen Systemressourcen wie CPU-Last, Speichernutzung, Netzwerkverkehr und mehr. Munin speichert die gesammelten Daten in Round-Robin-Datenbanken (RRD), was eine effiziente Datenspeicherung und schnelle Zugriffszeiten ermöglicht.

Obwohl Munin primär auf die Visualisierung von Daten ausgerichtet ist, lässt es sich durch externe Tools erweitern, um Benachrichtigungen und Alarme bei Überschreitung definierter Schwellenwerte zu generieren. Diese Funktionalität ist entscheidend für proaktives Management und schnelle Reaktion auf potenzielle Probleme.

Plugins sind ein wichtiger Faktor bei Munin

Plugins spielen bei Munin eine zentrale Rolle und erweitern die Funktionalität des Überwachungssystems erheblich. Sie sind eigenständige ausführbare Dateien, die in jeder Programmiersprache geschrieben werden können, was eine große Flexibilität in der Anpassung und Erweiterung der Überwachungskapazitäten bietet. Für Netzwerkadministratoren sind insbesondere Plugins von Interesse, die auf die Überwachung von Netzwerkverkehr, Systemleistung, Dienstverfügbarkeit und Sicherheitsaspekten abzielen.

Zu den Netzwerkverkehrs-Plugins gehören solche, die den Durchsatz auf Schnittstellen messen, Paketverluste analysieren und Latenzzeiten überwachen. Diese Plugins ermöglichen Administratoren, Engpässe und Probleme im Netzwerkverkehr frühzeitig zu erkennen. Systemleistungs-Plugins liefern detaillierte Informationen über CPU-Auslastung, Speichernutzung, Festplatten-I/O und weitere kritische Systemmetriken. Dadurch können Trends identifiziert und notwendige Anpassungen zur Optimierung vorgenommen werden.

Dienstverfügbarkeits-Plugins überwachen die Erreichbarkeit und Reaktionszeiten von Netzwerkdiensten wie HTTP, SMTP, FTP und Datenbanken. Diese Überwachung ist entscheidend für die Aufrechterhaltung eines hohen Dienstleistungsniveaus und der schnellen Behebung von Ausfällen. Sicherheitsrelevante Plugins bieten Überwachungsmöglichkeiten für Firewall-Logs, Authentifizierungsvorgänge und potenzielle Sicherheitsverletzungen. Sie spielen eine wichtige Rolle bei der präventiven Sicherheitsanalyse und der Einhaltung von Compliance-Richtlinien.

Die Vielfalt und Erweiterbarkeit von Munin-Plugins ermöglicht es Netzwerkadministratoren, ein maßgeschneidertes Überwachungssystem zu erstellen, das genau auf die spezifischen Anforderungen ihrer IT-Infrastruktur abgestimmt ist. Munin ist für seine breite Palette an Plugins bekannt, die die Überwachung einer Vielzahl von Diensten und Protokollen ermöglichen. Neue Plugins können hinzugefügt werden, um spezifische Überwachungsanforderungen zu erfüllen. Es gibt aktuell bereits über 500 verschiedene fertige Plugins, mit denen Administratoren die Überwachungsumgebung optimal an die eigene Überwachung anbinden können.

Visualisierung und Berichte zu den erfassten Daten

Ein wesentliches Merkmal von Munin ist die Fähigkeit, gesammelte Daten grafisch darzustellen. Diese Grafiken bieten einen zeitlichen Überblick über die Leistung und Auslastung von Netzwerkressourcen. Administratoren können dadurch Trends identifizieren, Engpässe erkennen und Kapazitätsplanungen durchführen.

Munin setzt für die Kommunikation zwischen dem Master und den Nodes hauptsächlich auf HTTPS für verschlüsselte Verbindungen. Für die Authentifizierung und Datenübertragung können SSL/TLS-Verschlüsselungen konfiguriert werden, um die Sicherheit zu erhöhen.

Munin installieren und Plugins erweitern

Die Installation kann in den meisten Systemen über die Paketquellen erfolgen. Die Verwaltung der Lösung erfolgt über eine Weboberfläche. Diese kann zum Beispiel auf Apache aufbauen. Die Installation und Konfiguration von Munin am Beispiel von Ubuntu erfolgt zum Beispiel mit:

Damit Munin mit Apache zusammenarbeitet, werden folgende Befehle eingegeben:

Wenn Apache auf einem Server verfügbar ist, lässt sich Munin am Beispiel von Ubuntu recht leicht mit dem folgenden Befehl installieren:

Auf den einzelnen Knoten erfolgt die Installation des Clients mit:

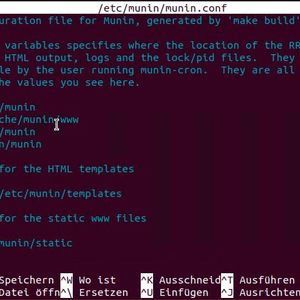

Die Konfiguration der Umgebung erfolgt auf Basis der Konfigurationsdatei „/etc/munin/munin.conf“. Diese lässt sich mit beliebigen Editoren bearbeiten. Auf dem Client ist die Konfigurationsdatei „/etc/munin/munin-node.conf“ zuständig.

Hier ist es vor allem wichtig, die IP-Adresse des Munin-Servers einzutragen, damit dieser die Überwachungsdaten von dem Knoten einlesen kann. Das Eintragen erfolgt beim entsprechenden Server in der Zeile „allow ^192\.168\.178\.100$“. Generell gilt, dass nach Änderungen der Konfigurationsdatei immer der Dienst neu gestartet werden muss. Am Beispiel des Clients geht das mit:

Neben den standardmäßigen Plugins lassen sich weitere Plugins installieren, mit denen sich zum Beispiel verschiedene Serverdienste gezielt überwachen lassen. Die Installation erfolgt mit:

Zu den zusätzlichen Plugins gehören Überwachungsmöglichkeiten für DNS, DHCP, Samba und vieles mehr. Generell ist es wichtig zu beachten, dass die Plugins auf dem Master und auf den Clients getrennt installiert werden müssen.

Überwachungsdaten auslesen und Weboberfläche nutzen

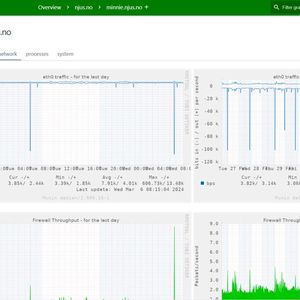

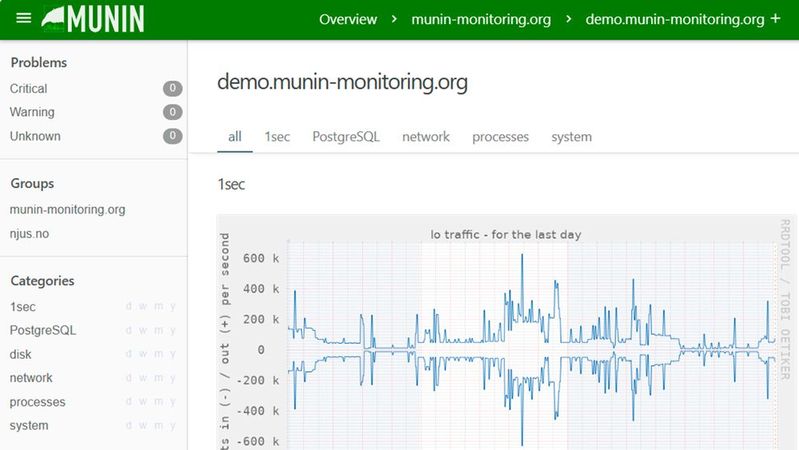

Der Zugriff auf die Weboberfläche erfolgt mit http://<Server-IP/munin. In produktiven Umgebungen sollte die Verbindung natürlich mit SSL abgesichert werden. Im Fenster sind die Diagramme zu finden. Links zeigt Munin an, ob es auf Servern Probleme gibt. Links unten sind die verschiedenen Kategorien und Informationen der Plugins und der Daten der Nodes zu sehen. Durch einen Klick auf die einzelnen Plugins oder Kategorien zeigt Munin die Grafiken des Plugins an. Hier ist es auch möglich, den Zeithorizont anzupassen, zum Beispiel täglich, wöchentlich, monatlich oder jährlich.
