Komplettes Netz-Redesign für den Versandhändler Engelbert Strauss

Anbieter zum Thema

ALE Deutschland GmbH

Aagon GmbH

Vitel GmbH

Extreme Networks GmbH

Migration im laufenden Betrieb

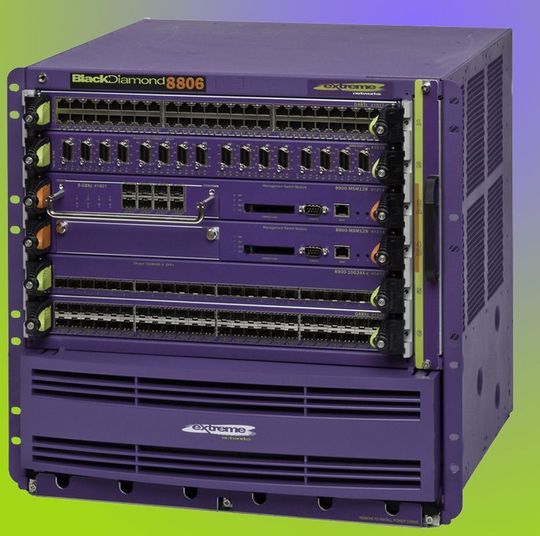

Für das neue Netzwerk beschaffte Blue Networks zunächst vier modulare Chassis-Switches vom Typ „Black Diamond 8806“. Zwei dieser Switches mit je einem Management-Switch-Module „MSM-48“ sowie einem 10-Gigabit-Ethernet-Modul „10G4Xa“ bilden den Netzwerk-Core.

Zwei weitere „Black Diamond 8806“ mit dem gleichen 10-GBE-Modul sowie je zwei 48-Port-GBE-Modulen „G48Te“ sorgen für den Anschluss der Server-Farm an das Netz. Die vier Black Diamond-Switches sind über eine Ringstruktur mit 10-Gigabit-Ethernet miteinander verbunden.

Die beiden Core-Switches stellen zudem jeweils ein 10-GBE-Uplink in die Marketing-Abteilung bereit, die mit sehr großen Dateien arbeitet und entsprechend mehr Bandbreite benötigt. Alle anderen Edge-Switches sind per Gigabit-Ethernet mit dem Core verbunden.

Im ersten Schritt der Migration installierte der IT-Dienstleister die vier Extreme-Switches parallel zur alten Infrastruktur und stellte eine temporäre Verbindung zum bestehenden Netzwerk-Core her. An insgesamt zehn Abenden und Wochenenden bauten die Techniker dann an den 20 Etagenverteilern insgesamt 50 stapelbare Edge-Switches von Typ „Summit X250“ und „Summit X450“ auf und schlossen sie per Glasfaser an die Core-Switches an.

Auf diese Weise migrierte das Service-Unternehmen Zug um Zug das bestehende Netzwerk auf die neue Infrastruktur. Der Aufbau des Netzes im neuen Logistikzentrum konnte während der normalen Geschäftszeiten erfolgen. Alle auftretenden Probleme bei der Migration lösten die Techniker von Blue Networks direkt vor Ort, sodass die Umstellung ohne Beeinträchtigung des Tagesgeschäfts erfolgte.

Genug Raum für weiteres Wachstum

Kapazitätserweiterungen bei Edge-Ports oder die redundante Anbindung weiterer Server sind mit dem neuen Netz quasi ein Kinderspiel. Im ersten Fall stellt die IT-Abteilung einfach ein weiteres Gerät auf den vorhandenen Edge-Switch und verbindet die Komponenten mit der 40-GBit-Stacking-Verbindung. Für zusätzliche Ports im Core oder an den Server-Switches stehen in den Black Diamond-Chassis noch ausreichend freie Slots bereit.

Die Blue Networks betreut das Netzwerk von Engelbert Strauss seit 2009 auch im laufenden Betrieb. Die Mitarbeiter der IT-Abteilung des Versandunternehmens nehmen kleinere Konfigurationsänderungen direkt selbst über die grafische Oberfläche der Management-Software Epicenter vor Ort vor.

Ein großer Flachbildschirm an der Wand des Network Operation Centers von Engelbert Strauss zeigt detaillierten Netzwerkwerk-Diagrammme. IT-Leiter Matthias Fischer liefert die begründung: „Da wir jetzt redundante Pfade in unserem Netz haben, würden wir gar nicht mitbekommen, wenn eine Verbindung einmal ausfallen sollte. Doch über den Flatscreen und Epicenter haben wir unser Netzwerk immer komplett im Blick“.

Der Autor:

Georg von der Howen ist freier Journalist in München.
