Von RS-232, RS-422 oder RS-485 zu RJ45-Ethernet

Modbus-Gateways für den industriellen Einsatz Von RS-232, RS-422 oder RS-485 zu RJ45-Ethernet

16.08.2022 Von Bernhard Lück

Anbieter zum Thema

TRENDnet

ALE Deutschland GmbH

Vogel IT-Medien GmbH

Vitel GmbH

Mit den Modbus-Gateways TI-M42 und TI-M12 des US-Herstellers Trendnet ist es möglich, serielle Schnittstellen wie RS-232, RS-422 und RS-485 protokolltransparent auf andere Standards, z.B. Ethernet (RJ45), umzusetzen. Beide Geräte sind für den industriellen Einsatz geeignet.

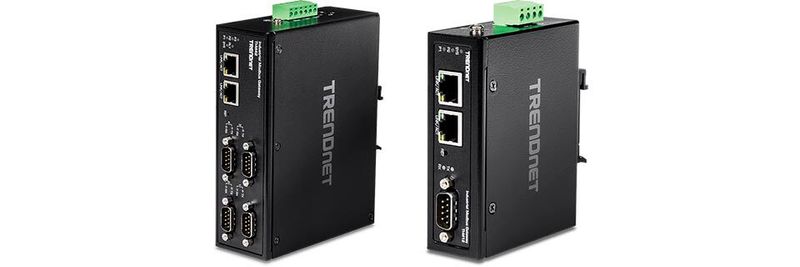

Mit dem Trendnet TI-M42 (links) können bis zu vier serielle Geräte an ein Netzwerk angeschlossen werden, mit dem TI-M12 eins.(Bild: Trendnet) — Mit dem Trendnet TI-M42 (links) können bis zu vier serielle Geräte an ein Netzwerk angeschlossen werden, mit dem TI-M12 eins.
(Bild: Trendnet)

Modbus-Gateways und Protokollkonverter übersetzen verschiedene Feldbus- und Ethernet-Protokolle (z.B. PROFIBUS auf PROFINET) und ermöglichen so die Integration von seriellen Bestandsgeräten wie z.B. Modems und Feldbussen in moderne Ethernet-Netzwerke.

Das Modell TI-M42 biete vier serielle Anschlüsse (bzw. einer beim TI-M12) und zwei Fast-Ethernet-Ports über Entfernungen von bis zu 100 Meter mit Cat-5E-Verkabelung. Beide Geräte, so der Hersteller, unterstützen DHCP. Die IP-Adresse werde über das serielle Einstellungsprotokoll abgefragt. Die Konfiguration erfolge über Web-Management oder Telnet.

Die beiden Modelle TI-M42 und TI-M12 wurden Trendnet zufolge für den industriellen Einsatz konzipiert. Zum Schutz gegen Stromschwankungen und Stromausfälle stehe eine duale, redundante Stromversorgung über zwei Netzeingänge mit ESD/EMI-Überspannungsschutz zur Verfügung. Bei Stromausfall werde ein Alarm ausgelöst.

Der Erdungspunkt biete Schutz vor äußeren, elektrischen Überspannungen. Dank der Ausstattung mit einem robusten Metallgehäuse nach der Schutzart IP30 würden die Modbus-Gateways auch starken Vibrationen und harten Stößen standhalten, so Trendnet. Zudem könnten die Geräte in einem Temperaturbereich von -40 bis +75 °C betrieben werden. An der Gehäuserückseite befinde sich eine Halterung für die DIN-Rail-und Wandmontage.
