Windows Admin Center, Hyper-V-Manager & PowerShell im Einsatz Hyper-V-Switches erstellen, verwalten, optimieren

Von Thomas Joos 4 min Lesedauer

Anbieter zum Thema

Microsoft Deutschland GmbH

Hyper-V-Switches kommt bei der Verwaltung von virtuellen Netzwerken auf VMs in Windows eine zentrale Bedeutung zu. Wir zeigen in diesem Beitrag, wie sich diese mit dem Windows Admin Center, der PowerShell und dem Hyper-V-Manager verwalten lassen.

Bei der Netzwerk-Virtualisierung mit Hyper-V spielen virtuelle Hyper-V-Switsches eine wichtige Rolle. Wir zeigen, wie man diese verwaltet.(Bild: © Negro Elkha - stock.adobe.com)
Bei der Netzwerk-Virtualisierung mit Hyper-V spielen virtuelle Hyper-V-Switsches eine wichtige Rolle. Wir zeigen, wie man diese verwaltet.
(Bild: © Negro Elkha - stock.adobe.com)

Die Verwaltung von Hyper-V-Switches ist eine zentrale Aufgabe bei der Verwaltung von Hyper-V-Hosts. Das ist auch in Windows Server 2022 und in Windows 11 noch so. Generell lassen sich Hyper-V-Switches vor allem im Hyper-V-Manager, der PowerShell und im Windows Admin Center verwalten. Ein Mischbetrieb ist ebenfalls möglich.

In den Beiträgen "Hyper-V Virtual Switch: Überblick, Features und Einrichtung" und "Hyper-V in Windows 11 und Windows Server 2022" gehen wir vor allem auf die Neuerungen von Hyper-V-Switches in Windows Server 2022 ein; zum Beispiel die Möglichkeit, Switch-Embedded-Teaming (SET) in der PowerShell zu verwalten. Im Hyper-V-Manager können die verschiedenen Switches bei "Manager für virtuelle Switches" ebenfalls verwaltet werden. Wir zeigen in diesem Beitrag auch zahlreiche Beispiele für die Verwendung der PowerShell zum Erstellen und Verwalten von virtuellen Switches in Hyper-V.

Bildergalerie
Bildergalerie mit 5 Bildern

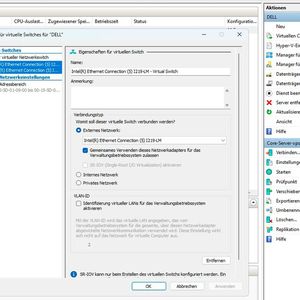

Virtuelle Switches im Hyper-V-Manager verwalten

Im Hyper-V-Manager lassen sich virtuelle Switches anpassen und Netzwerkeinstellungen ändern. Hinzu kommt die Zuweisung von virtuellen Switches an VLANs. Für jeden virtuellen Switch kann durch das Setzen der Option "Gemeinsames Verwenden dieses Netzwerkadapters für das Verwaltungsbetriebssystem zulassen" konfiguriert werden, dass der Verwaltungszugriff auf den Host über den gleichen Adapter erfolgt. Generell ist es aber empfehlenswert, dafür einen oder mehrere Netzwerkadapter zu verwenden, die nicht an einen virtuellen Switch gebunden sind.

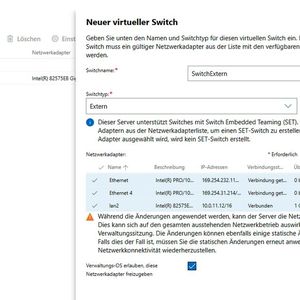

Virtuelle Switches im Windows Admin Center verwalten: SET Switches erstellen

Wenn auf einem Server Hyper-V installiert ist, zeigt das Windows Admin Center bei der Verbindung mit diesem Server die beiden Menüpunkte "Virtuelle Computer" und "Virtuelle Switches" an. Bei "Virtuelle Switches" sind alle bereits erstellten, virtuellen Switches zu sehen. Außerdem können an dieser Stelle neue virtuelle Switches erstellt werden. Über den Menüpunkt "Einstellungen" können vorhandene Switches angepasst passt.

Im Windows Admin Center kann durch Auswahl mehrerer Netzwerkadapter ein Switch-Embedded-Teaming-Switch (SET) erstellt werden. Dabei nutzt ein virtueller Switch alle angebundenen Netzwerkadapter, was Leistung und Ausfallsicherheit erhöht. Im Hyper-V-Manager von Windows Server 2022 lassen sich SET-Switches nicht erstellen.

Virtuelle Switches in der PowerShell verwalten: NAT-Switches

Die dritte Variante, um virtuelle Switches zu erstellen, ist die PowerShell. Die Cmdlets dazu gehören zum Modul "Hyper-V". Die Cmdlets dieses Moduls lassen sich mit dem folgenden Befehl anzeigen:

Get-Command -Modul "Hyper-V"

Um nur die Cmdlets für die Verwaltung von Switches anzuzeigen, kann der folgende Befehl genutzt werden:

Get-Command *vmswitch*

Um zum Beispiel einen neuen SET-Switch zu erstellen, der verschiedene, physische Netzwerkadapter zusammenfasst, kann der folgende Befehl zum Einsatz kommen:

New-VMSwitch -name SETswitch -Netadaptername „set1“, „set2“, „set3“ -AllowManagementOS $True -EnableEmbeddedTeaming $true

Die vorhandenen Switches lassen sich mit "Get-VMSwitch" anzeigen und mit "Set-VMswitch" anpassen. Mit der Pipeline und der Weiterleitung an das Cmdlet "Format-List" zeigt der Befehl

Get-VMSwitch | fl

umfassende Informationen zu den Switches in der PowerShell an. In der PowerShell lassen sich auch NAT-Switches für Hyper-V erstellen. Dadurch können VMs eine IP-Adresse des Hyper-V-Hosts für den Zugriff auf Netzwerk-Ressourcen verwenden. NAT-Switches lassen sich ebenfalls nur in der PowerShell erstellen. Ein Beispiel dazu ist:

New-VMSwitch -SwitchName "Switch1" -SwitchType Internal

Dieser Befehl kann auch dazu verwendet werden, um einen herkömmlichen, internen Switch zu erstellen. Danach wird ein NAT-Gateway erstellt, das an den internen Switch gebunden wird.

New-NetIPAddress -IPAddress <NAT Gateway IP> -PrefixLength <NAT Subnet Prefix Length> -InterfaceIndex <ifIndex>

Die IP-Adresse des NAT-Gateway ist frei wählbar. In diesem Beispiel wird die IP-Adresse 192.168.0.1 verwendet. Als Subnetzprefix wird 24 (255.255.255.0) genutzt. Der Wert für InterfaceIndex lässt sich mit "Get-NetAdapter" herausfnden. Das NAT-Netzwerk wird mit dem CMDlet "New-NetNAT" erstellt:

New-NetNat -Name <NAT-OutsideName> -InternalIPInterfaceAddressPrefix <NAT Subnet Prefix>

In diesem Beispiel lautet der Befehl:

New-NetNat -Name NATnetwork -InternalIPInterfaceAddressPrefix 192.168.0.0/24

Informationen zur Konfiguration lassen sich mit "Get-NetNat" abrufen. Um die Konfiguration zu löschen, wird der Befehl "Remove-NetNat" verwendet. Sobald der NAT-Switch zur Verfügung steht, kann er VMs zugewiesen werden. Auf Basis der NAT-Switches kann auch mit NAT-Forwarding gearbeitet werden. Sollen zum Beispiel spezielle Ports des Hosts zu VMs weitergeleitet werden, steht das CMDlet "Add-NetNatStaticMapping" zur Verfügung. Der Befehl sieht dann zum Beispiel folgendermaßen aus:

Jetzt Newsletter abonnieren

Täglich die wichtigsten Infos zu Netzwerktechnik, IP-Kommunikation und UCC

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung. Die Einwilligungserklärung bezieht sich u. a. auf die Zusendung von redaktionellen Newslettern per E-Mail und auf den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern (z. B. LinkedIn, Google, Meta).

Aufklappen für Details zu Ihrer Einwilligung
Add-NetNatStaticMapping -NatName " H704f0d2f-e492-4bc2-96ea-308095ccfd75" -Protocol TCP -ExternalIPAddress 0.0.0.0 -InternalIPAddress 192.168.0.2 -InternalPort 80 -ExternalPort 80

Beispiel für das Erstellen, Verwalten und Anpassen von Hyper-V-Switches in der PowerShell

Im nächsten Abschnitt zeigen wir verschiedene Beispiele für das Erstellen, Anpassen und Löschen von Hyper-V-Switches.

  • Erstellen eines virtuellen Switches mit einem internen Netzwerk:
    New-VMSwitch -Name "InternalSwitch" -SwitchType Internal
  • Erstellen eines virtuellen Switches mit einem externen Netzwerk:
    New-VMSwitch -Name "ExternalSwitch" -AllowManagementOS $false -NetAdapterName "Ethernet" -SwitchType External
  • Umbenennen eines virtuellen Switches:
    Rename-VMSwitch -Name "ExternalSwitch" -NewName "NewExternalSwitch"
  • Ändern der Verbindung des virtuellen Switches auf einen anderen Netzwerkadapter:
    Set-VMSwitch -Name "ExternalSwitch" -NetAdapterName "Ethernet2"
  • Löschen eines virtuellen Switches:
    Remove-VMSwitch -Name "InternalSwitch"
  • Anzeigen der Details eines bestimmten virtuellen Switches:
    Get-VMSwitch -Name "ExternalSwitch" | Format-List *
  • Erstellen eines virtuellen Switches mit einem privaten Netzwerk:
    New-VMSwitch -Name "PrivateSwitch" -SwitchType Private
  • Erstellen eines virtuellen Switches mit einem internen Netzwerk und VLAN-ID:
    New-VMSwitch -Name "InternalSwitch" -SwitchType Internal -VlanId 10
  • Erstellen eines virtuellen Switches mit einem externen Netzwerk und einer statischen IP-Adresse:
    New-VMSwitch -Name "ExternalSwitch" -AllowManagementOS $false -NetAdapterName "Ethernet" -SwitchType External -IPv4Address 192.168.1.10 -IPv4SubnetMask 255.255.255.0
  • Umbenennen eines virtuellen Switches mit einer anderen Beschreibung:
    Rename-VMSwitch -Name "ExternalSwitch" -NewName "NewExternalSwitch" -NewSwitchName "External Switch with static IP"
  • Ändern der Bandbreitenbegrenzung eines virtuellen Switches:
    Set-VMSwitch -Name "ExternalSwitch" -MinimumBandwidthMode Weight -MinimumBandwidthWeight 50 -MaximumBandwidthMode Absolute -MaximumBandwidth 10000
  • Ändern der Port-Mirroring-Einstellungen eines virtuellen Switches:
    Set-VMSwitch -Name "ExternalSwitch" -AllowTeamingOnHost $true -AllowTeamingOnGuest $false -MirrorPortMode Source -MirrorDestinationPortName "MirrorPort"
  • Ändern der virtuellen Switch-Verwaltungseinstellungen:
    Set-VMSwitch -Name "ExternalSwitch" -IovQueuePairsRequested 16 -IovInterruptModerationEnabled $true -IovInterruptModerationInterval 2048
  • Löschen eines virtuellen Switches mit einer Bestätigungsaufforderung:
    Remove-VMSwitch -Name "InternalSwitch" -Confirm:$true

(ID:49422093)
